Искровые промежутки ИП

Промежутки искровые ИП предназначены для защиты арматуры опор и фундаментов от протекания блуждающих токов и пропуска токов в рельсовую цепь при пробое изоляции на контактной сети железных дорог и высоковольтных линий продольного электроснабжения, проходящей по опорам. Они служат для защиты подземных сооружений от электрокоррозии токами, стекающими с рельсов через заземляющие проводники и арматуру фундаментов в грунт в соответствии с потенциалами рельс — земля и сопротивлениями, которые зависят в основном от тягового тока и имеют различные зоны вдоль пути (с катодной зоной вблизи подстанции). Величина тока, стекающего с опоры, зависит от сопротивления рельс — земля.

Искровые промежутки  в нормальных условиях врезают в заземляющий проводник, изолируя опоры от рельсов. Когда на опору попадает высокое напряжение (800 В), происходит пробой искрового промежутка и наступает глухое заземление на рельс. Конструктивно искровые промежутки могут быть однократного и многократного действия.

Промежуток искровой ИП-3 многократного действия

Искровой промежуток ИП-3 имеет изоляцию между выводами при снятой вставке 10 МОм и обеспечивает пропуск ударного тока при одностороннем питании с импульсом 7 — 9 кА и временем протекания 0,04 — 0,06 с; при двустороннем питании — с таким же импульсом и последующим протеканием в течение 0,3 с, а также однократное АПВ с интервалом 6 — 10 с.

Технические характеристики ИП-3

• Пробивное напряжение постоянным током - от 1,3 до 1,7 кВ;
• Габаритные размеры, мм, не более: диаметр - 62 мм, высота - 252 мм;
• Масса, не более - 0,85 кг
• Вид климатического исполнения - УХЛ1 от минус 60°С до плюс 40°С.

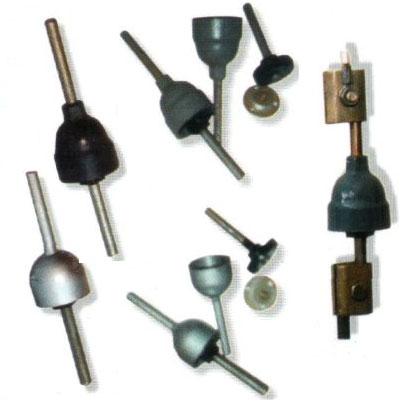

Искровой промежуток ИПМ-62

Искровой промежуток ИПМ-62 состоит из корпуса с крышкой, внутри которого находится съемная вставка с двумя контактными шайбами и слюдяными прокладками между ними. Для предотвращения приваривания съемной вставки к крышке при пробое промежутка предусмотрен экран в виде карболитового кольца. Пробивное напряжение такого искрового промежутка составляет 800 — 1200 В. На опорах с роговыми разрядниками устанавливают по два искровых промежутка, если провод заземленного рога не изолирован от опоры.

ИПМ предназначены для эксплуатации в условиях умеренного климата.

Технические характеристики ИПМ-62

• Пробивное напряжение - 0,8 - 1,2 кВ
• Диаметр - 65 мм
• Высота - 260 мм
• Масса - 1 кг

В качестве ИПМ рекомендуется применять газоразрядный прибор защиты ГРПЗ-1У, обладающий улучшенными параметрами влагозащищенности и коррозионной стойкости, а также имеющий по сравнению с ИПМ-62 лучшие технические характеристики, приведенные в таблице:

Технические характеристики ГРПЗ-1У и ИПМ-62

Параметр	ГРПЗ-1У	ИПМ-62
Напряжение пробоя, В	1400-1700	800-1200
Амплитуда тока пробоя, кА	До 9	5-6
Длительность импульса, мс	40	100
Количество пробоев	12	1

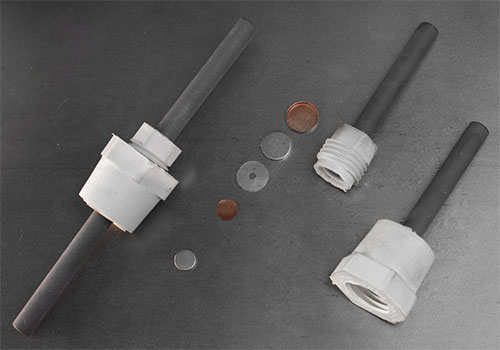

Искровой промежуток ИПЗ-1  с двойными шайбами

Искровой промежуток ИПЗ-1  предназначен для защиты железнодорожных опор от перенапряжения.

В настоящие время на железной дороге для изоляции железнодорожных опор от рельсы используются искровые промежутки из чугунного литья с предохранительной вставкой, выполненной из 10 деталей. Корпус же искрового промежутка ИПЗ-1 изготовлен из электротехнического материала, а внутренняя вставка состоит из 5 деталей.

Модернизированная конструкция искрового промежутка позволила заменить чугун современными материалами, обладающими более высокими электротехническими свойствами, существенно изменились размеры изделия. Искровой промежуток стал более компактным и легким.

Технические характеристики ИПЗ-1

ТУ 3185-777-05770820-01

• Пробивное напряжение постоянным током - 0,8-1,2 кВ
• Габаритные размеры, не более: диаметр 46 мм, высота - 210 мм, размер под ключ S1 - 41 мм, S2 - 22 мм
• Масса, не более - 0,25 кг

Изоляция между выводными штырями при вынутой изолирующей прокладке должна выдерживать испытательное напряжение 2 кВ промыш-ленной частоты.

Выводные штыри, изготовленные из калиброванной стали 35 по ГОСТ 1050-88, должны быть предохранены от коррозии защитным покрытием. Покрытие — цинкование с хромотированием от 9 до 12 мкм по ГОСТ 9.305-84.

На поверхности корпусов недоливы, трещины и расслоения не допускаются. Корпуса могут иметь однородную неодинаковую окраску, зависящую от цвета гранул полиамида.

Для предотвращения разрушения искрового промежутка избыточным давлением газов при его срабатывании в корпусе должны быть предусмотрены отверстия, которые должны быть заполнены силиконовым герметиком.

Установленный срок службы 10 лет. Изолирующая прокладка подлежит замене после каждого срабатывания искрового промежутка.

Возможные модификации искровых промежутков ИП:

• ИПМ-Ч – с крышкой из чугуна;
• ИПМ-С – с крышкой из листовой стали;
• ИМП-62М,
• ИПМ 62-2 - промежуток искровой чугунный (корпус выполнен из чугунного литья);
• ИПМ 62-1 - промежуток искровой стальной (корпус из стальной штамповки);
• ИПВ-ЦНИИ-62 с варистором (поэтому его импульсные характеристики аналогичны характеристикам ОПН).
