Ручные приводы ПРГ-5М: ПРГ-00-5М УХЛ1, ПРГ-01-5М УХЛ1 для оперирования главными ножами и заземлителями
Приводы ПРГ-5М УХЛ1 предназначены для ручного оперирования высоковольтными разъединителями.

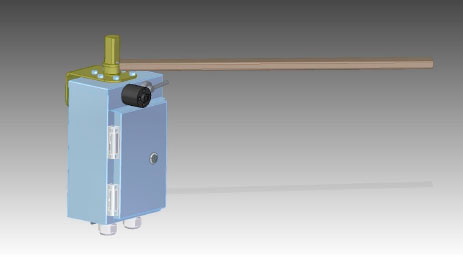

Привод состоит из сварного корпуса, выполненного из нержавеющей стали с нанесенным полимерным покрытием RAL7035, выходного вала, механизма фиксации с приводным рычагом, коммутирующего устройства типа F10-24II/LD, электромагнитной блокировки на базе блок-замка 3Б-1М УХЛ1, кабельных выводов и рукоятки.
Доступ внутрь привода при монтаже и наладке осуществляется после отпирания замка специальным ключом и открывания дверки. При оперировании рукоятка устанавливается на рычаг в горизонтальное положение, по окончанию оперирования рычаг устанавливается в вертикальное положение на магнитных защелках корпуса.
Привод ПРГ-5М возможно применять как для главных ножей разъединителя, так и для заземляющих.
Условное обозначение приводов ПРГ-5М
ПРГ – ХХ - 5М УХЛ1
ПРГ - привод ручной с горизонтальным рабочим положением рукоятки рычага оперирования,
ХХ - исполнение в зависимости от количества коммутирующих цепей
5М - модификация,
УХЛ1 - климатическое исполнение и категория размещения.
Условия эксплуатации приводов ПРГ-5М
Приводы ПРГ-5М изготавливаются в соответствии с ГОСТ Р 52726 - 2007 в климатическом исполнении УХЛ, категории размещения 1 по ГОСТ 15150-69.
Нормальная работа приводов обеспечивается в следующих условиях:
- высота установки над уровнем моря: не выше 1000 м;
- верхнее рабочее значение температуры окружающего воздуха: - плюс 40°С;
- нижнее рабочее значение температуры окружающего воздуха: - минус 60°С.
Аналоги приводов ПРГ-5М
- Приводы ПРГ-5 УХЛ1 и ПРГ-5Б УХЛ1
- Привод ПР СЭЩ ручной предназначен для оперирования главными ножами и заземлителями разъединителей переменного тока наружной установки на напряжение 35 кВ РГП-35 и РДЗ-35.
