Устройства одновременного подъема контактных проводов на воздушных стрелках УППВС: УППВС-1, УППВС-2, УППВС-2-2
Устройства одновременного подъема контактных проводов на воздушных стрелках УППВС предназначены для обеспечения надежного токосъема и безопасности движения поездов.
УППВС-1 (2; 2-2) на контактной сети - расшифровка условного обозначения
У - устройство
П - подъема
П - проводов
ВС - на воздушных стрелках
1; 2; 2-2 - индекс исполнения
Устройства УППВС выпускаются в следующих исполнениях: УППВС-1, УППВС-2, УППВС-2-2.
УППВС-1 - Устройство одновременного поднятия контактных проводов на воздушных стрелках
УППВС-1 представляет собой устройство одновременного подъема контактных проводов на воздушных стрелках с одним контактным проводом для полукомпенсированной подвески.

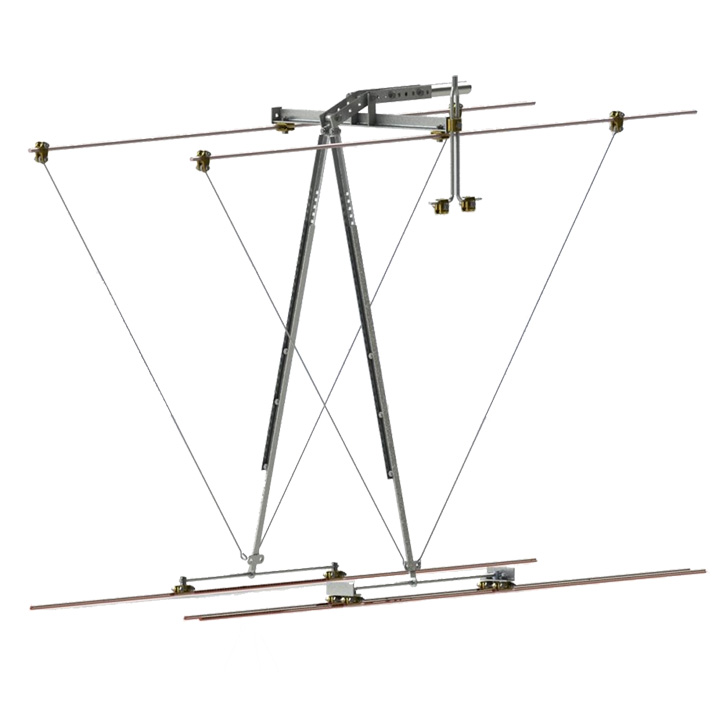

УППВС-2 - Устройство одновременного подъема контактных проводов на воздушных стрелках
УППВС-2 представляет собой устройство одновременного подъема контактных проводов на воздушных стрелках при пересечении одного контактного провода с двумя контактными проводами для полукомпенсированной подвески.

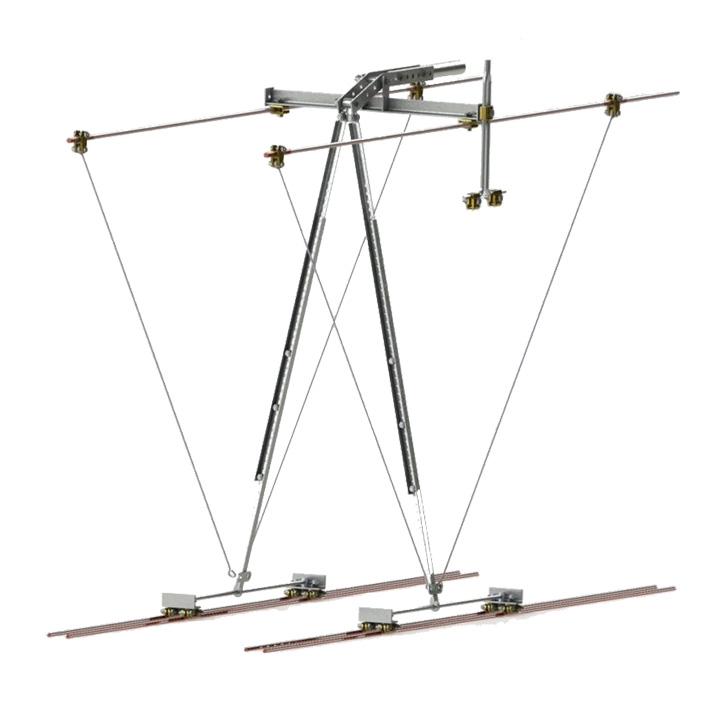

УППВС-2-2 - Устройство одновременного подъема контактных проводов на воздушных стрелках
УППВС-2-2 представляет собой устройство одновременного подъема контактных проводов на воздушных стрелках при пересечении двух контактных проводов с двумя контактными проводами для полукомпенсированной подвески.
Технические характеристики УППВС: УППВС-1, УППВС-2, УППВС-2-2
- Горизонтальное расстояние между несущими тросами, мм - от 560 до 640
- Вертикальное расстояние между несущими тросами, мм - от 0 до 300
- Расстояние между несущими тросами и контактными проводами, м - от 700 до 2000
- Скорость прохода токоприемника, км/ч - до 160
- Величина нажатия токоприемника на контактный провод, кгс - от 5 до 23
- Вид климатического исполнения – УХЛ1.
- Температура воздуха при эксплуатации – от плюс 40 °С до минус 60 °С.
