Расшифровка сокращений, используемых в чертежах:
- L кр-на разъед. - длина кронштейна разъединителя
- L кр-на привода - длина кронштейна привода
- Ур.Г.Р. - Уровень головки рельса
Установка однополюсного разъединителя (с моторным приводом) для контактной подвески переменного тока на ж/б опоре

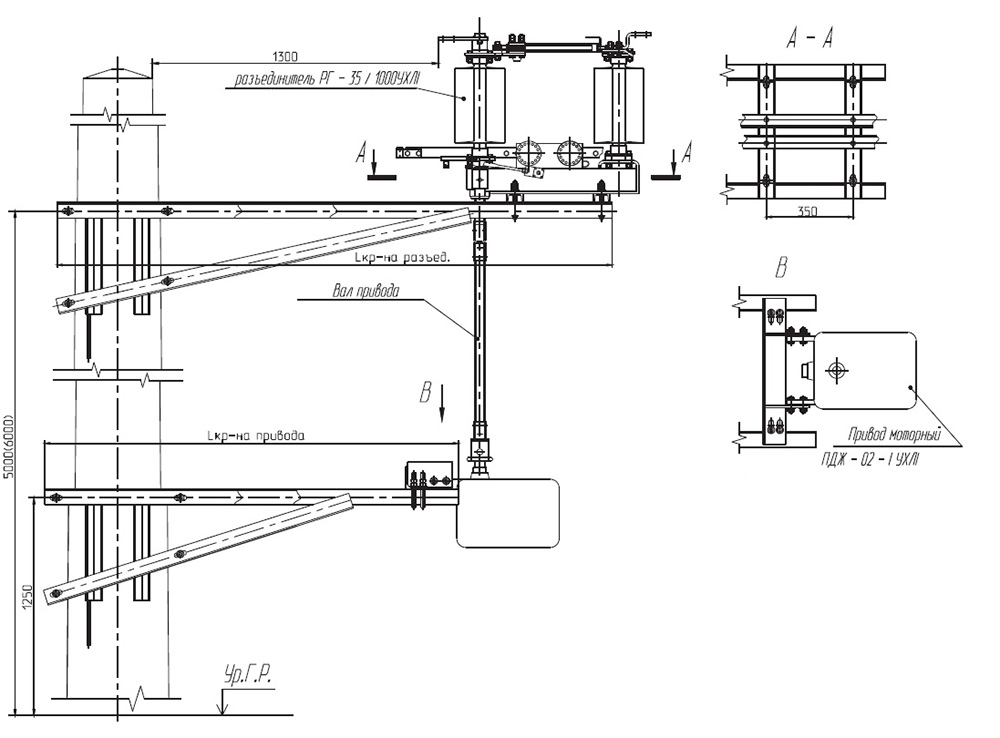

Схема установки однополюсного разъединителя РГ(РД)-35/1000 УХЛ1 с моторным приводом ПДЖ-02-1 УХЛ1 для контактной подвески переменного тока на ж/б опоре:
| Тип разъединителя | Тип привода | Обозначение | L кр-на разъезд., мм |
L кр-на привода, мм |
Длина вала, мм |
Масса, кг |
| РГ(РД)-35/1000 УХЛ1 | ПДЖ-02-1 УХЛ1 | ЛЭЗ.40.0762 | 2300 | 1800 | 3580 | 136,3 |
| -01 | 2300 | 1800 | 4580 | 139,6 |
Установка однополюсного разъединителя (с ручным приводом) для контактной подвески переменного тока на ж/б опоре

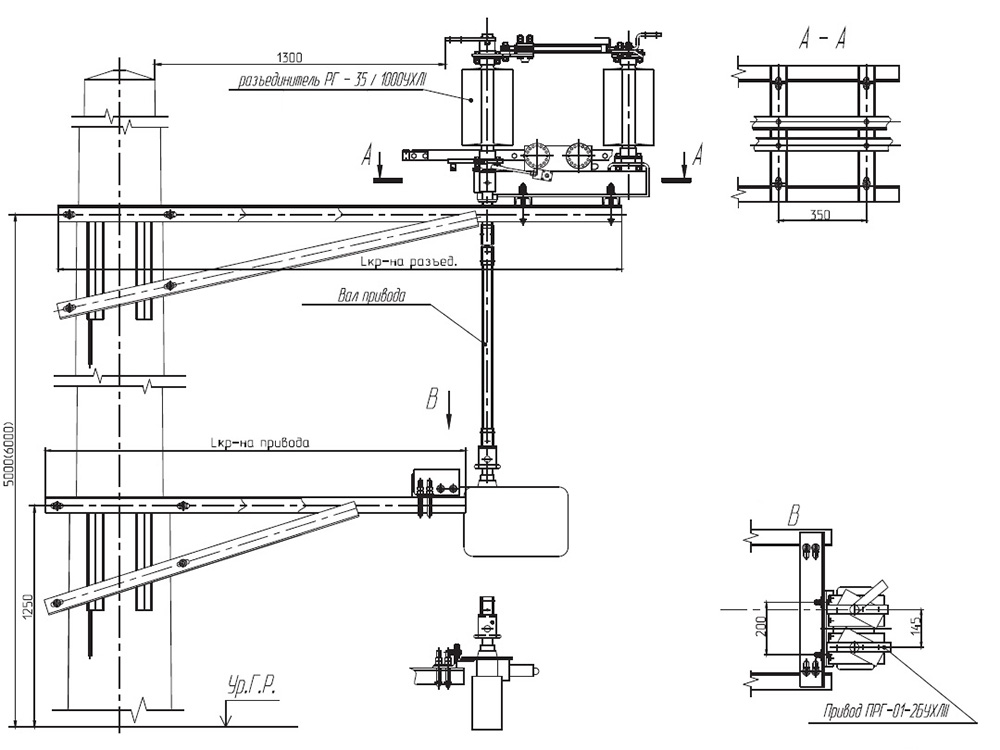

Схема установки однополюсного разъединителя РГ(РД)-35/1000 УХЛ1 с ручным приводом ПРГ-01-2Б УХЛ1 для контактной подвески переменного тока на железобетонной опоре:
| Тип разъединителя | Тип привода | Обозначение | L кр-на разъезд., мм |
L кр-на привода, мм |
Длина вала, мм |
Масса, кг |
| РГ(РД)-35/1000 УХЛ1 | ПРГ-01-2Б УХЛ1 | ЛЭЗ.40.0763 | 2300 | 1800 | 3580 | 136,3 |
| -01 | 2300 | 1800 | 4580 | 139,6 |
Установка трехполюсного разъединителя (с ручным приводом) на ж/б опоре

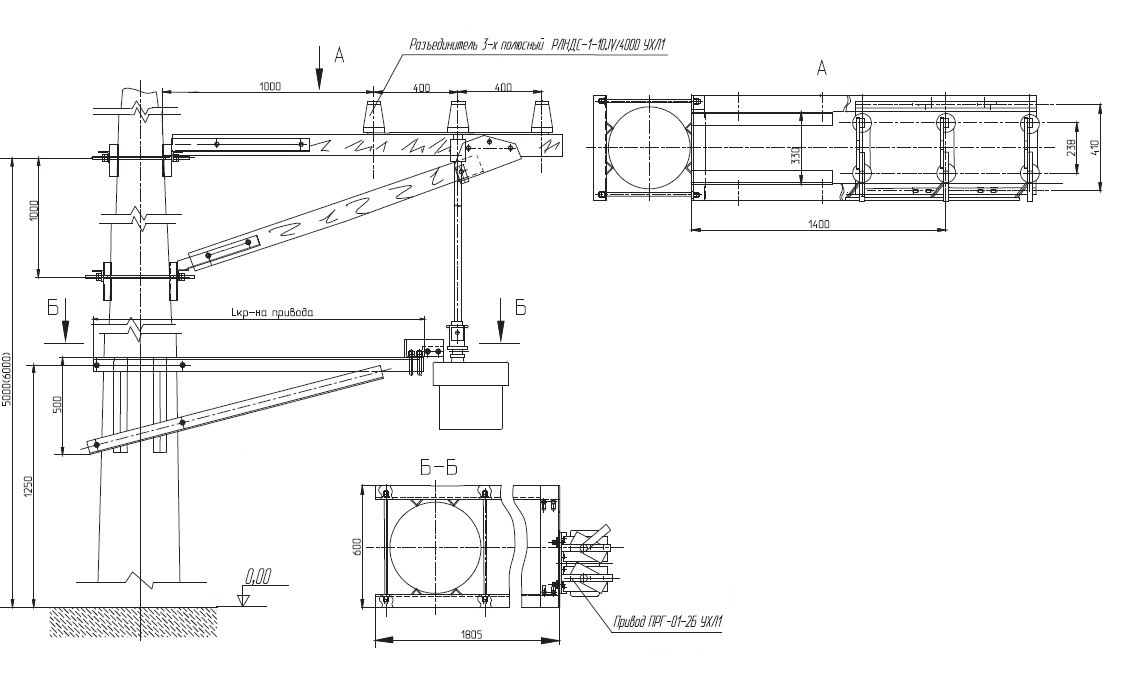

Чертеж установки 3-х полюсного разъединителя РЛНДС-10/400 УХЛ1 с ручным приводом ПРГ-01-2Б УХЛ1 на железобетонной опоре:
| Тип разъединителя | Тип привода | Обозначение | L кр-на разъезд., мм |
L кр-на привода, мм |
Длина вала, мм |
Масса, кг |
| РЛНДС-10/400 УХЛ1 | ПРГ-01-2Б УХЛ1 | ЛЭЗ.40.0928 | - | 1805 | 3750 | 115,4 |
| -01 | - | 1805 | 4750 | 119,6 |
