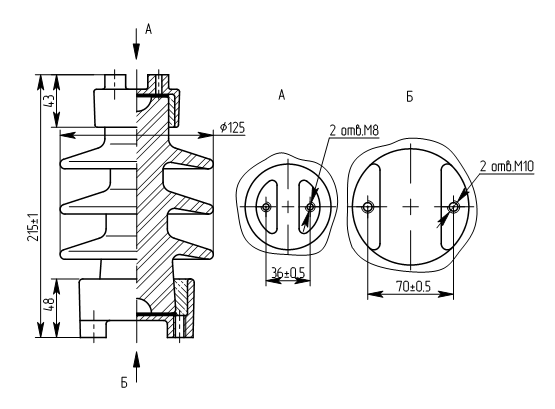

Изолятор опорно-стержневой керамический С4-80 II УХЛ1
Керамический изолятор опорный стержневой С4-80-II предназначен для работы в электрооборудовании переменного тока напряжением до 10 кВ частотой до 100 Гц. Длина пути утечки не менее 300 мм. Испытательное напряжение полного грозового импульса – 80 кВ. Масса (вес) изолятора – 2,7 кг.
Изоляторы изготовлены в климатическом исполнении УХЛ с категорией размещения – 1, что позволяет использовать их вне помещений на открытом воздухе при воздействии любых атмосферных факторов.
Опорно-стержневые изоляторы С4-80 используются для механического крепления и изоляции токоведущих частей (алюминиевых и медных шин) в высоковольтных разъединителях РЛНД и выключателях, распределительных устройствах (РУ), токопроводах электрических станций и подстанций.
Технические характеристики изолятора С-4-80-II М УХЛ1
| Номинальное напряжение, кВ |
10
|
| Импульсное испытательное напряжение, кВ |
80
|
| Минимальное разрушающее усилие на изгиб, кН |
4
|
| Длина пути утечки, мм |
300
|
| Масса, кг |
2,75
|
Расшифровка условного обозначения изоляторов С4-80 II М УХЛ1:
С - стержневой;
4 - минимальная механическая разрушающая сила на изгиб в кН;
80, 195 - испытательное напряжение грозового импульса (полный импульс) в кВ;
М - модернизированный;
I, II - класс исполнения по длине пути утечки;
УХЛ, Т - климатическое исполнение (УХЛ - умеренный холодный климат, Т - тропический климат);
1, 2 - категория размещения (1 -для эксплуатации на открытом воздухе).
Преимущества модернизированных изоляторов С4-80-II-М:
- Изоляционная часть производится из глиноземистого электротехнического фарфора высокой прочности, что позволяет достичь снижения массы изоляторов на 20%, гарантировать механическую прочность с коэффициентом запаса 1,5 от минимальной механической разрушающей нагрузки при изгибе.
- Арматура изготовлена из высокопрочного чугуна с цинковым покрытием, что обеспечивает антикоррозионную защиту и работоспособность в течение срока службы без специального обслуживания в эксплуатации.
- Армирующий состав выполнен из высококачественного бездобавочного портландцемента с показателем линейного расширения не более 0,03%.
- Защита армированных швов выполнена с помощью силиконового герметика, который увеличивает надежность и долговечность изоляторов.
Опорно-стержневые изоляторы С4-80 II применяются в разъединителях РЛНД.
Варианты обозначения:
- C4-80-II УХЛ1, С4-80-2 УХЛ1, С4/80-II УХЛ1,
- СЧ-80-II УХЛ 1, СЧ-80-2 УХЛ1,
- С4-80-2 УХЛ1, С4-80-II УХЛ 1, С4-80-1 УХЛ1,
- СЧ-80-I УХЛ 1, СЧ-80-1 УХЛ1.
