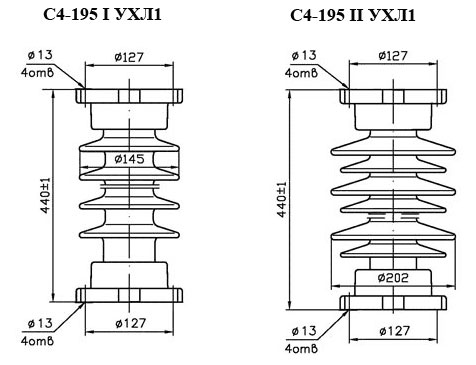

Изоляторы опорно-стержневые керамические С4-195 I УХЛ1 и С4-195 II УХЛ1
Изоляторы С4-195 I УХЛ1, С4-195 II УХЛ1 используются в качестве комплектующих изделий для изоляции и крепления токоведущих частей в электрических аппаратах (разъединителях, шинных опорах), комплектных распределительных устройствах, токопроводах, распределительных устройствах электрических станций и подстанций переменного напряжения 35 кВ частоты до 100 Гц.
Технические характеристики изолятора С4-195 I УХЛ1
| Номинальное напряжение, кВ |
35
|
| Импульсное испытательное напряжение, кВ |
195
|
| Длина пути утечки, мм |
700
|
| Механическая прочность при изгибе, кН |
4
|
| Масса, кг |
9
|
Технические характеристики изолятора С4-195-II УХЛ1
| Номинальное напряжение, кВ |
35
|
| Импульсное испытательное напряжение, кВ |
195
|
| Длина пути утечки, мм |
1050
|
| Механическая прочность при изгибе, кН |
4
|
| Масса, кг |
13,2
|
Расшифровка условного обозначения изоляторов С4-195:
С - стержневой;
4 - минимальная механическая разрушающая сила на изгиб, кН;
195 - испытательное напряжение грозового импульса (полная волна), кВ;
I, II - класс по длине пути утечки внешней изоляции;
УХЛ - климатическое исполнение и категория размещения по ГОСТ 15150-69;
1 - Категория размещения (1 -для эксплуатации на открытом воздухе).
Материалы применяемые при изготовлении изолятора С4-195:
- Изоляционная часть- материал керамический электротехнический группы 120, ГОСТ 20419-83.
- Арматура - сплав алюминиевый АК12, ГОСТ 1583-93.
- Армирующий состав- портландцемент ПЦ-500 ДОН, ГОСТ 10178-85.
- Защита армиованных швов- герметик силиконовый.
Варианты обозначения С4-195:
- С4-195-I УХЛ 1, С4-195-1 УХЛ1, С4/195-I УХЛ1,
- СЧ-195-I УХЛ 1, СЧ-195-1 УХЛ1, С4-195-1 УХЛ 1
