Изоляторы ШФ-10

Изоляторы штыревые фарфоровые ШФ-10 кВ: ШФ-10Г, ШФ-10МО

Изоляторы ШФ-10 предназначены для изоляции и крепления неизолированных проводов на воздушных линиях электропередач и в распределительных устройствах электростанций и подстанций переменного тока напряжением 6 и 10 кВ частотой до 100 Гц. Эксплуатируются при температуре окружающего воздуха от -60 до +50°С. Изоляторы должны соответствовать требованиям:

ГОСТ 1232-82 (Изоляторы линейные штыревые фарфоровые и стеклянные на напряжение 1-35 кВ. Общие технические условия)

Расшифровка условного обозначения штыревых изоляторов ШФ 10

Ш - Изолятор штырьевой
Ф - Фарфоровый
10 - Номинальное напряжение, кВ
Г, МО - Индекс модернизации изолятора

Изоляторы ШФ 10Г

Изоляторы штыревые ШФ 10Г (10 кВ)

ШФ-10Г - является одним из наиболее распространенных штыревых фарфоровых изоляторов. По сравнению с изолятором ШФ-20Г имеет почти в два раза меньший вес и стоимость, легок в транспортировке и монтаже.

Изоляторы ШФ-10Г должны применяться в районах с I, II, III степенью загрязненности атмосферы и с продолжительностью гроз - менее 40. В остальных случаях используются изоляторы ШФ-20Г.

Изолятор ШФ-10Г монтируется на стандартные металлоконструкции и крюки КВ-22.

Для крепления изолятора используются колпачки К-6, К-9, КП-22.

Крепление неизолированного провода к шейке изолятора ШФ-10Г осуществляется с помощью проволочной вязки ВШ-1 и спиральной вязки серии ПВС.

Ранее изолятор ШФ-10Г имел обозначение  ШФ-10А.

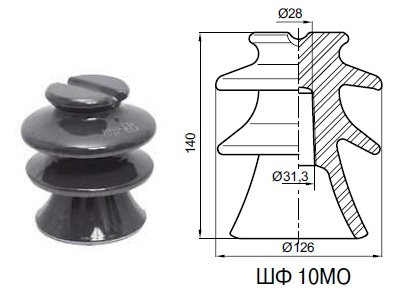

Изоляторы ШФ 10МО

Изолятор ШФ-10МО является одним из наиболее распространенных штыревых фарфоровых изоляторов. По сравнению с изолятором ШФ-20Г имеет почти в два раза меньший вес и стоимость, легок в транспортировке и монтаже. Согласно типового проекта 3.407-143 изоляторы ШФ-10МО должны применяться в районах с I, II, III степенью загрязненности атмосферы с числом продолжительности гроз менее 40. В остальных случаях применяются изоляторы ШФ-20.

Изоляторы штыревые для воздушных линий электропередач ШФ 10 кВ - технические характеристики

Тип Минимальная механическая разрушающая нагрузка, кН Пробивное напряжение в изоляционной среде, кВ Выдерживаемое напряжение, кВ Длина пути утечки, мм Строительная высота, мм Масса, кг
частотой 50 Гц в сухом состоянии, кВ частотой 50 Гц под дождем, кВ импульсное напряжение 1,2/50 +/-, кВ
ШФ-10Г  12,5 160 65 42 100 256 140 1,9
ШФ-10МО 12,5 120 63 45 80 260 140 1,4

Возможные модификации ШФ 10 кВ

  • ШФ 10Г
  • ШФ 10МО
  • ШФ-10А
