Приводы ПДМ УХЛ1 для ж/д

  • ПДМ-1; ПДМ-2;
  • ПДМ-Г, ПДМ-В;
  • ПДМ-ВЗ

Приводы ПДМ УХЛ1 двигательные малогабаритные: ПДМ-1; ПДМ-2; ПДМ-Г, ПДМ-В; ПДМ-ВЗ

ПДМ УХЛ1 Привод двигательный малогабаритный (ПДМ) предназначен для оперирования разъединителями постоянного тока на напряжение 3,3 кВ и переменного тока на напряжение 6 кВ, 10 кВ, 27,5 кВ и 35 кВ наружной установки в устройствах электроснабжения железных дорог.

Привод ПДМ предназначен для эксплуатации в условиях климатического исполнения УХЛ, категории размещения 1 по ГОСТ 15150-69 и высоте над уровнем моря не более 2000 м. Выпускается в 2-х типоисполнениях:

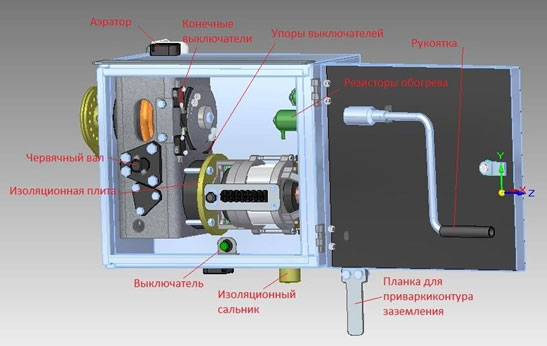

  • ПДМ-1 УХЛ1 - для разъединителя с горизонтальным валом;

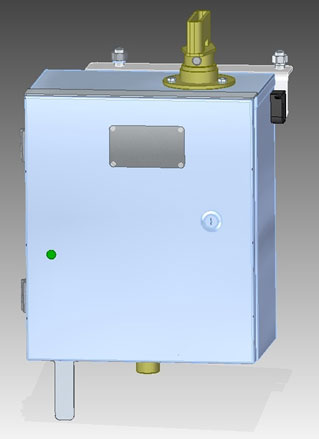

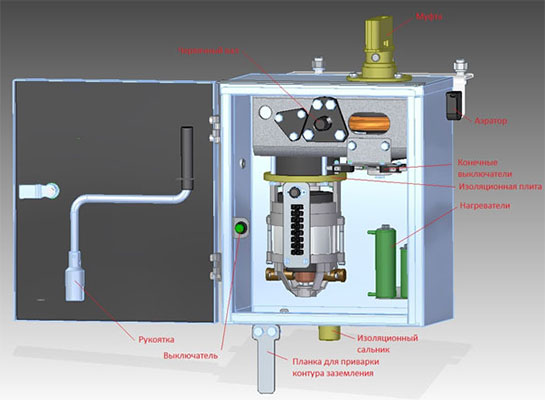

  • ПДМ-2 УХЛ1 - для разъединителя с вертикальным валом.

Отличительные особенности:

  • Герметичная конструкция коллекторного узла позволяет отказаться от чистки щеток и их замены и значительно повышает срок службы двигателя.
  • ПДМ-Г По сравнению с другими моторными приводами используется бесконтактная система переключения фаз, что повышает надежность привода.
  • Привод имеет уменьшенную массу и габаритные размеры что облегчает транспортировку и монтаж моторного привода.
  • Использование двигателя малой мощности (60 Вт) позволяет снизить потребление электроэнергии.
  • Усилие на конце рычага выходного вала (в момент трогания контактов при отключении) при напряжении питания 160 В достигает 350 кгс, что на 35% больше чем в моторных приводах других производителей.
  • Значительное снижение вероятности замерзания подвижных частей привода за счет двойной защиты (кожух и корпус мотор-редуктора).

Основные технические характеристики приводов ПДМ 1 и ПДМ 2 УХЛ1

Наименование параметра
Значение

Напряжение питания на приводе, В

220

+22
-60

Род тока

Однофазный, переменный, частота 50Гц

Двигатель привода

Коллекторный УЛ-042-28 220 В, 60 Вт, 8000 об/мин

Режим работы двигателя

Повторно-кратковременный

Угол поворота, градусы:


привода ПДМ-1 УХЛ1 для разъединителя с горизонтальным валом 105
привода ПДМ-2 УХЛ1 для разъединителя с вертикальным валом 90

Усилие на конце рычага выходного вала в положении 19° от вертикали ( в момент касания контактов разъединителя при включении) и в положении 7° от вертикали ( в момент трогания контактов) при пониженном напряжении питания 160 В, не менее

2650 Н
(270 кгс)

Время выполнения операции «включение», или «отключение» совместно с разъединителем при номинальном напряжении питания, с, не более

3

Статическое усилие на рукоятке ручного управления, не более

150Н (1,5 кгс)

Габаритные размеры, мм

360х290х210

Масса, кг, не более

19

Пример условного обозначения привода ПДМ УХЛ1

ПДМ-1 УХЛ1 - Привод для разъединителя с горизонтальным валом, с видом климатического исполнения УХЛ1.

Расшифровка:

П - привод
Д - двигательный
М - малогабаритный
1 - наличие зазелляющего вала (1 - для разъединителя с горизонтальным валом; 2 - для разъединителя с вертикальным валом)
УХЛ - климатическое исполнение по ГОСТ 15150-69
1 - категория размещения по ГОСТ 15150-69

Альтернативные названия:

  • Привод ПДМ-Г для разъединителя с горизонтальным валом
  • Привод ПДМ-В - для разъединителя с вертикальным валом
  • Привод ПДМ-ВЗ двигательный малогабаритный с заземлителем
