Приводы ручные ПРЖ для разъединителей РКЖ-3,3 контактной сети РЖД
Привод ПРЖ-УХЛ1 предназначен для ручного оперирования разъединителями РКЖ-3,3 контактной сети постоянного тока типов: РКЖ–3,3/1250УХЛ1, РКЖ–3,3/3000УХЛ1 и РКЖ–3,3/4000УХЛ1.
Управление разъединителями РКЖ-3,3 (РКЖ–3,3/1250УХЛ1, РКЖ–3,3/3000УХЛ1 и РКЖ–3,3/4000УХЛ1) осуществляется ручными приводами ПРЖ–УХЛ1 или электродвигательными приводами ПДЖ-1 УХЛ1.
Технические условия: ТУ3185-001-00468683-96

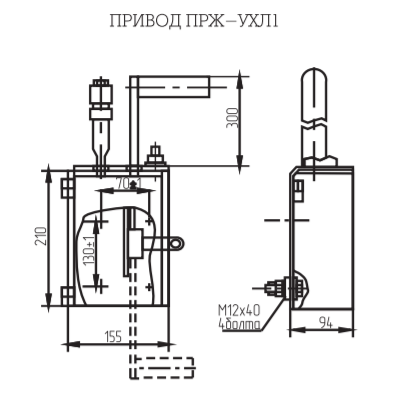

Конструкция привода
Привод ПРЖ-УХЛ1 - ручной, рычажного типа, состоит из корпуса, рукоятки и тяги, управляющей разъединителем. На кронштейне корпуса привода установлена поворотная рукоятка управления. На оси, закрепленной на рукоятке управления, вращается тяга к разъединителю. Подшипники рукоятки управления и тяги аналогичны подшипникам разъединителя и не требуют смазки в течение всего срока эксплуатации. В приводе имеются регулируемые упоры конечных положений рукоятки управления. В конечных положениях рукоятка управления удерживается подпружиненным фиксатором. Привод имеет дверь, закрывающуюся навесным замком.
Технические характеристики приводов ПРЖ-УХЛ1
Номинальный крутящий момент на выходном валу при номинальном напряжении, Нм (кгс · м), не менее - 750
Масса, кг - 7
Пример условного обозначения привода ПРЖ-УХЛ1
ПРЖ-УХЛ1 - Привод ручной для разъединителя, с видом климатического исполнения УХЛ1.
Расшифровка:
П - привод
Р - ручной
Ж - для сети железных дорог
УХЛ - климатическое исполнение по ГОСТ 15150-69
1 - категория размещения по ГОСТ 15150-69
