Разъединители наружной установки РГ-35, РГП-35 и РГ-110, РГП-110 кВ; РГН-110, РГНП-110 кВ

Разъединители РГ-35 и 110 кВ наружные горизонтально-поворотного типа предназначены для включения и отключения обесточенных участков электрических цепей, находящихся под напряжением, а также заземления отключенных участков при помощи заземлителей (при их наличии), составляющих единое целое с разъединителем.

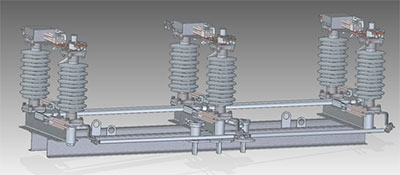

Разъединители РГ, РГП 35 кв		Разъединители РГ, РГП, РГН, РГНП 110 кв

Технические характеристики Разъединителей РГ и РГП 35 кВ		Технические характеристики Разъединителей РГ, РГП, РГН, РГНП 110 кВ

Краткая расшифровка условного обозначения РГ (РГП, РГПН):

Р - разъединитель
Г - горизонтально-поворотного типа
П - с полимерной изоляцией, соответствующей II степени загрязнения атмосферы по ГОСТ 9920 (для разъединителей с фарфоровой изоляцией буква отсутствует);
Н - с нормальным уровнем изоляции по ГОСТ 1516.3-96; с повышенным уровнем - буква отсутствует;

подробная расшифровка условного обозначения

Разъединители РГ также используют для отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий.

Конструкция Разъединителей РГ и РГП (РГН, РГНП)

Присоединительные размеры новых разъединителей РГ-35 и РГ-110 выбраны с учетом возможности установки их на существующие опорные конструкции разъединителей РДЗ.

Разъединители РГ представляют собой двухколонковые аппараты с поворотом контактных ножей в горизонтальной плоскости.

Разъединители состоят из главной токоведущей системы, опорно-поворотной изоляции, несущей рамы и заземлителей.

Контактные ножи разъединителей выполнены из медных шин, к которым закреплены ламели из бронзового сплава. Выводные контакты выполнены с переходными контактными роликами и герметично закрыты. Это обеспечивает стабильное контактное нажатие в течение всего срока службы и небольшие усилия оперирования на рукоятке ручного привода. Контактирующие поверхности разъемного и выводного контактов покрыты серебром.

Разъединители комплектуются полимерными или высокопрочными фарфоровыми изоляторами.

Приводы разъединителей РГ, РГП

Управление главными контактными ножами разъединителей и заземлителями может осуществляться как электродвигательными приводами ПД-14 УХЛ1, так и ручными приводами ПРГ-5 и ПРГ-5Б УХЛ1 (для РГ-35) и ПРГ-6 УХЛ1 (для РГ-110).

Приводы ПРГ-5 УХЛ1 комплектуются коммутирующими устройствами типа КСАМ 12 и модернизированной электромагнитной блокировкой типа ЗБ-1М с электромагнитным ключом КЭЗ-1М и ключом КМ-1 для аварийного деблокирования.

Срок службы разъединителей РГ - 30 лет.

Основная номенклатура разъединителей РГ, РГП, РГН, РГНП

РГ-35/1000 УХЛ1
РГ-В-35/1000 УХЛ2
РГ-35.II/1000 УХЛ1
РГ-В-35.II/1000 УХЛ2
РГП-35/1000 УХЛ1
РГП-В 35/1000 УХЛ2
РГ-35/2000 УХЛ1
РГ-В-35/2000 УХЛ2
РГ-35.II/2000 УХЛ1
РГ-35.II/2000 УХЛ2
РГП-35/2000 УХЛ1
РГП-В-35/2000 УХЛ2
РГ-35/3150 УХЛ1
РГ-35.II/3150 УХЛ1
РГП-35/3150 УХЛ1

РГ-110/1000-40УХЛ1
PГ-110.II/1000-40 УХЛ1
РГ-К-110/1000-40 УХЛ1
РГ-К-110.II/1000 40 УХЛ1
РГП-110/1000-40 УХЛ1
РГП-К-110/1000 40 УХЛ1
РГ-110/2000-50 УХЛ1
РГ-110.II/2000-50 УХЛ1
РГ-110/2000-63 УХЛ1
PГ-110.II/2000-63 УХЛ1
РГ-110/3150-63 УХЛ1
PГ-110.II/3150-63 УХЛ1
РГП -110/2000-50 УХЛ1
РГН-110/1000-40 УХЛ1
РГН 110.II/1000 40 УХЛ1
РГН-К-110/1000-40 УХЛ1
РГН-К-110.II/1000-40 УХЛ1

РГН-СК-110/1000-40 УХЛ1
РГН-СК-110.II/1000-40 УХЛ1
РГН-В-110/1000-40 УХЛ2
РГН -В-110.II/1000-40 УХЛ2
РГНП-110/1000-40 УХЛ1
РГНП-К-110/1000-40 УХЛ1
РГНП-СК-110/1000-40 УХЛ1
РГН-110/2000-50 УХЛ1
РГН-110.II/2000-50 УХЛ1
РГН-СК-110/2000-50 УХЛ1
РГН-СК-110.II/2000-50 УХЛ1
РГН-110/3150-50 УХЛ1
РГН -110.II/3150-50 УХЛ1
РГНП-110/2000-50 УХЛ1
РГНП-СК-110/2000-50 УХЛ1
РГНП-110/3150-40 УХЛ1
