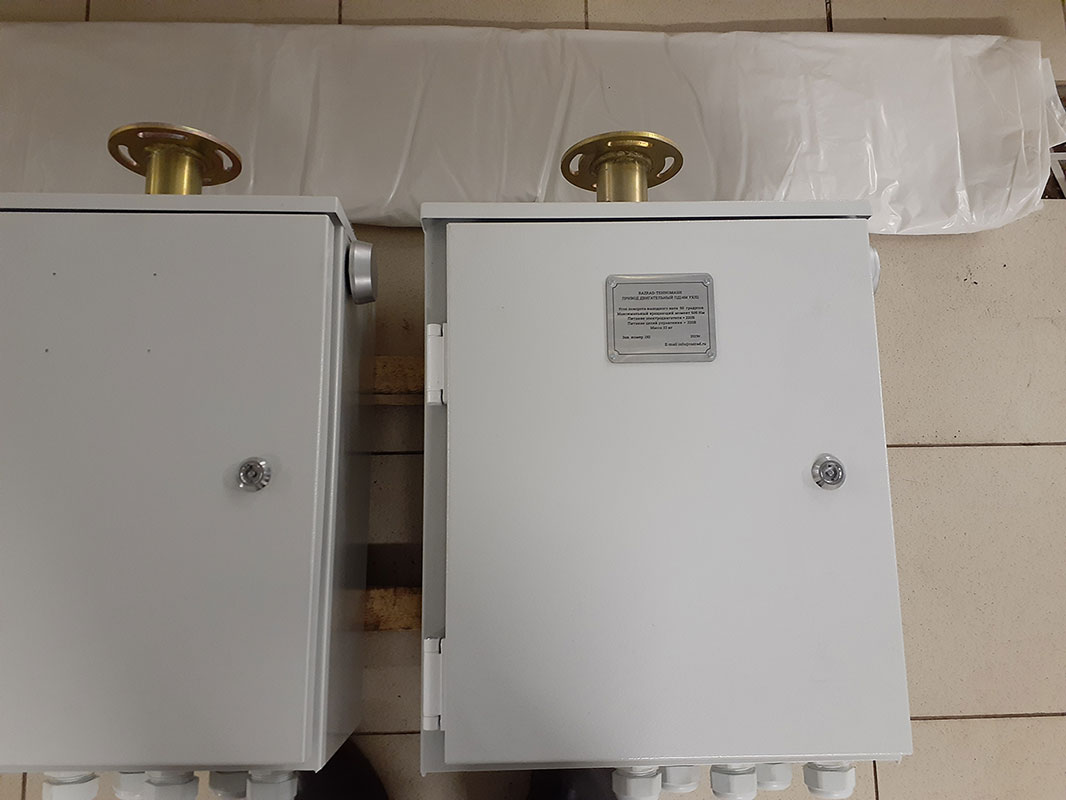

Привод двигательный ПД-14 УХЛ1: ПД-14М(П)-(00-22) УХЛ1 для разъединителей наружной и внутренней установки
Приводы ПД-14М предназначены для электродвигательного оперирования главными ножами и заземлителями разъединителей РГ, РГП на напряжение от 35 до 220 кВ при их установке на открытом воздухе, а также для разъединителей РРЗ, РВР, РВРЗ от 10 до 110 кВ для эксплуатации в закрытом помещении.
Привод двигательный ПД-14М изготавливается в соответствии с ГОСТ 52726-2007 в климатическом исполнении УХЛ, категория размещения 1 по ГОСТ 15150-69 и ГОСТ 15543.1-89, при высоте над уровнем моря – не более 1000 м и температуре окружающего воздуха от -60°С до +40°С.
Приводы для оперирования главными ножами и приводы для оперирования заземлителями имеют одинаковую конструкцию.
Предусмотрена работа с выносными блоками управления. С каждым приводом ПД 14 поставляется рукоятка ручного оперирования, магнитный ключ, отвертка для клемм, паспорт, руководство по эксплуатации (одно на партию).
Конструкция приводов ПД-14 УХЛ1, ПД-14М УХЛ1
Конструктивно привод ПД-14 М выполнен в виде одного блока, содержащего приводной электромеханизм и электрические аппараты управления и сигнализации.
Привод состоит из следующих основных частей:
- шкафа с панелью,
- электродвигателя с редуктором,
- механизма блокировки ручного оперирования,
- блока коммутации БКМ.
Пример условного обозначения привода ПД-14М(П)
ПД - 14М П - ХХ УХЛ1
П - привод;
Д - двигательный;
14М - модификация
П - питание от сети постоянного тока напряжением 220 В (для исполнений –04, -05, -06, -07)
ХХ - исполнение привода
УХЛ - климатическое исполнение по ГОСТ 15150;
1 - категория размещения по ГОСТ 15150.
Основные технические характеристики привода ПД-14 УХЛ1, ПД-14М УХЛ1
- Угол поворота выходного вала: 90 - 190 градусов
- Максимальный вращающий момент - 650 Нм
- Питание электродвигателя - 220 В
- Питание цепей управления - 220 В
- Масса: 33 - 36 кг
Конструктивные исполнения приводов ПД-14 УХЛ1, ПД 14М и их масса
| Привод ПД-14 УХЛ1 | Обозначение исполнения с модификацией | Угол поворота выходного вала, град | Конструктивное назначение | Масса, кг |
|
ПД-14-00 УХЛ1 |
ПД-14М-00 УХЛ1 |
190 |
Для контактного ножа |
36 |
|
ПД-14-01 УХЛ1 |
ПД-14М-01 УХЛ1 |
Для заземлителя |
||
|
ПД-14-02 УХЛ1 |
ПД-14М-02 УХЛ1 |
90 |
Для контактного ножа |
33 |
|
ПД-14-03 УХЛ1 |
ПД-14М-03 УХЛ1 |
Для заземлителя |
||
|
ПД-14-04 УХЛ1 |
ПД-14М-04, ПД-14П-04 УХЛ1 |
190 |
Для контактного ножа |
36 |
|
ПД-14-05 УХЛ1 |
ПД-14М-05, ПД-14П-05 УХЛ1 |
Для заземлителя |
||
|
ПД-14-06 УХЛ1 |
ПД-14М-06, ПД-14П-06 УХЛ1 |
90 |
Для контактного ножа |
33 |
|
ПД-14-07 УХЛ1 |
ПД-14М-07, ПД-14П-07 УХЛ1 |
Для заземлителя |
||
|
ПД-14-08 УХЛ1 |
ПД-14М-08 УХЛ1 |
190 |
Для заземлителя |
33 |
|
ПД-14-09 УХЛ1 |
ПД-14М-09, ПД-14П-09 УХЛ1 |
Для заземлителя |
33 |
|
|
ПД-14-10 УХЛ1 |
ПД-14М-10 УХЛ1 |
Для контактного ножа |
34 |
|
|
ПД-14-11 УХЛ1 |
ПД-14М-11 УХЛ1 |
Для заземлителя |
Особые электродвигательные приводы ПД-14
- ПД-14-12 УХЛ1, ПД-14М-12 УХЛ1
- ПД-14-13 УХЛ1, ПД-14М-13 УХЛ1
- ПД-14-22 УХЛ1, ПД-14М-22 УХЛ1 - привод с горизонтальным расположением вала
Аналоги приводов ПД-14 М
- Привод ПД-14 УХЛ1
- Привод ПД-14П УХЛ1
- Привод ПД-14МП УХЛ1
- Привод ПДС СЭЩ УХЛ1 электродвигательный предназначен для оперирования главными ножами и заземлителями разъединителей переменного тока наружной установки РГП-35, РГП-110, РН-110, РН-220.
