Шинодержатели ШК (ШКБ, ШКД, ШКЕ, ШКИ) применяются для крепления шин коробчатого сечения к различным типам опорных изоляторов наружной и внутренней установки 6, 10, 20, 35 кВ.
Условное обозначение шинодержателей ШК
Ш К Х - Хс У3
Ш - шинодержатель
К - тип шины, для шин коробчатого сечения
Х - обозначение группы опорных изоляторов (Б, Д, Е, И)
Х - условная характеристика величины планок (1, 2, 3)
с - сплошное исполнение планок
У3 - климатическое исполнение (У) и категория размещения (3) по ГОСТ 151 50-69

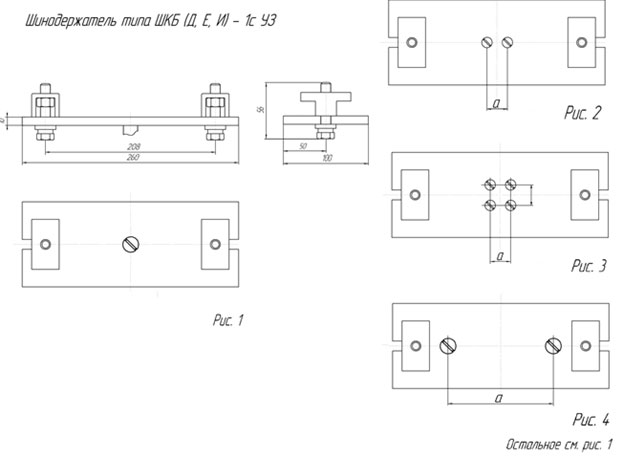

Шинодержатели ШКБ (Д, Е, И) - 1с У3
|
Тип шинодержателя |
Рис. |
а, мм |
Ширина шины (полосы), мм |
Число болтов для крепления |
Тип изолятора |
Масса, кг, не более |
|
ШКБ-1с У3 |
1 |
- |
2 швеллера 125х56х3 |
1хМ24 |
ИОР-20-7,5 У3 |
1,18 |
|
ШКД-1с У3 |
2 |
25 |
225х90х12 |
2хМ12 |
ИО-10-20,00 У3 |
1,23 |
|
ШКЕ-1с У3 |
3 |
28 |
225х90х12 |
4хМ12 |
ИОР-20-30 УХЛ2 |
1,32 |
|
ШКИ-1с У3 |
4 |
140 |
225х90х12 |
2хМ16 |
ОНШ-35-20-1 УХЛ1 |
1,23 |

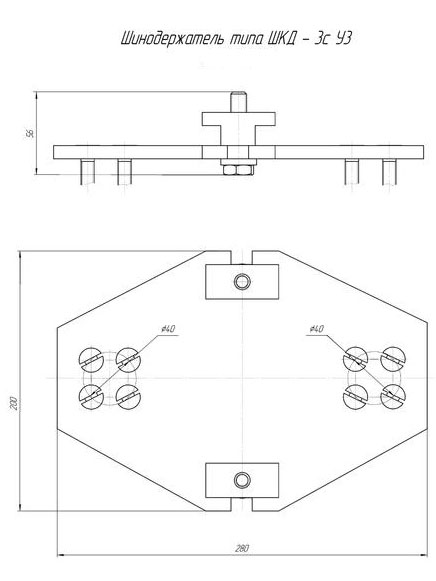

Шинодержатель ШКД - 3с У3
|
Тип шинодержателя |
ШКД-3с У3 |
|
Ширина шины (полосы) |
225х90х12 |
|
Число болтов для крепления к изолятору |
8хМ12 |
|
Число шин в пакете |
1 |
|
Тип опорного изолятора |
ИО-20-30,00 У3, ИОР-20-30 УХЛ2 |
|
Масса, кг, не более |
1,6 |

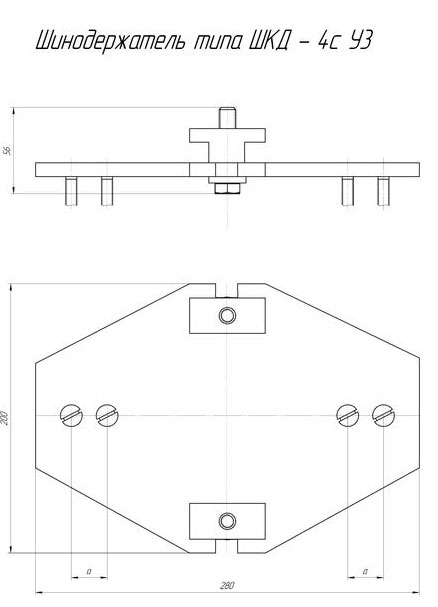

Шинодержатель ШКД - 4с У3
|
Тип шинодержателя |
ШКД-4с У3 |
|
а, мм |
25 |
|
Ширина шины (полосы) |
225х90х12 |
|
Число болтов для крепления к изолятору |
4хМ12 |
|
Число шин в пакете |
1 |
|
Тип опорного изолятора |
|
|
Масса, кг, не более |
1,6 |

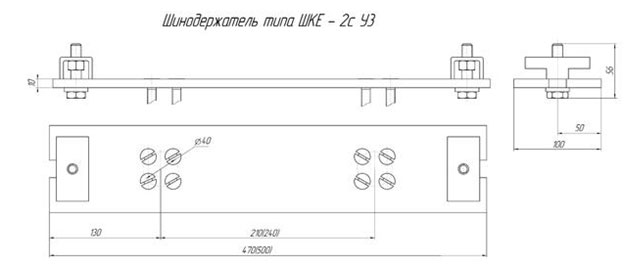

Шинодержатель ШКЕ - 2с У3
|
Тип шинодержателя |
ШКЕ-2с У3 |
|
Ширина шины (полосы) |
225х90х12 |
|
Число шин в пакете |
1 |
|
Число болтов для крепления к изолятору |
8хМ12 |
|
Тип опорного изолятора |
ИО-20-30 У3, ИОР-20-30 УХЛ2 |
|
Масса, кг, не более |
2,0 |
Номенклатура шинодержателей ШК
- ШКБ-1с У3
- ШКД-1с У3
- ШКЕ-1с У3
- ШКИ-1с У3
- ШКД-3с У3
- ШКД-4с У3
- ШКЕ-2с У3
