Шинодержатели ШПР (ШПРА, ШПРБ, ШПРД, ШПРЕ, ШПРИ, ШПРШ)

Категория:

Шинодержатели ШПР (ШПРА, ШПРБ, ШПРД, ШПРЕ, ШПРИ, ШПРШ) применяются для крепления плоских шин на ребро опорных изоляторов наружной и внутренней установки.

Условное обозначение шинодержателей ШПР

Ш П Р Х - Х Х Х - Х У3

Ш - шинодержатель
П - тип шины (П - плоские, К - комбинированные)
Р - расположение шины на изоляторе (Р - на ребро)
Х - обозначение группы изоляторов (А, Б, Д, Е, И, Ш)

Х - условная характеристика величины планок (2, 3, 4, 5, 6)
Х - исполнение планок (с - сплошное, к - комбинированное)
Х - исполнение планок (в - для шинодержателей с дистанционной втулкой)

Х - исполнение (1 или 2)
У3 - климатическое исполнение по ГОСТ 151 50-69

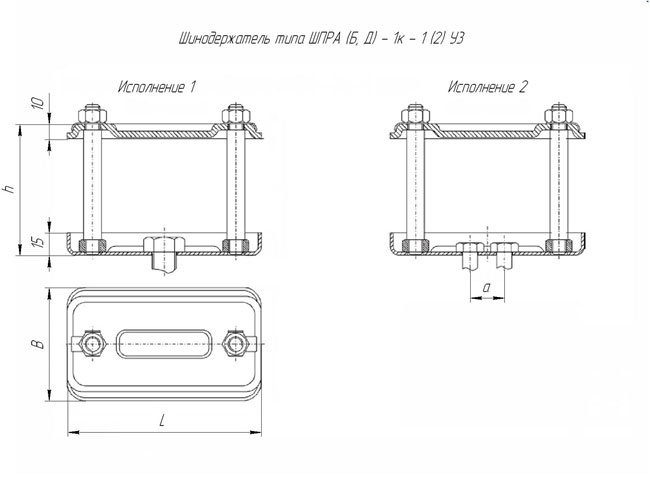

Шинодержатель ШПРА (Б, Д) - 1к - 1 (2) У3

Тип шинодержателя

Исп.

Размер шинодержателя

Ширина шины
(h шинодержателя), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

L

B

а

ШПРА-1к-1 УЗ

1

110

76

-

60 (h=88)
80 (h=108)
100 (h =128) 120 (h =148)

10

1-3

1хМ10

ИО-6-3,75 I УЗ
ИО-10-3,75 I УЗ

0,66

ШПРА-1к-2 УЗ

2

18

2хМ8

ИО-6-3,75 II УЗ ИО-10-3,75 II УЗ

0,67

ШПРБ-1к-1 УЗ

1

-

1хМ24

ИОР-20-7,5 УХЛ2

0,69

ШПРБ-1к-2 УЗ

2

23

2хМ10

ИО-10-7,5 УЗ

0,69

ШПРД-1к-2 У3

2

25

2хМ12

ИО-10-20.00 У3

0,70

Шинодержатели ШПР (ШПРА, ШПРБ, ШПРД, ШПРЕ, ШПРИ, ШПРШ)

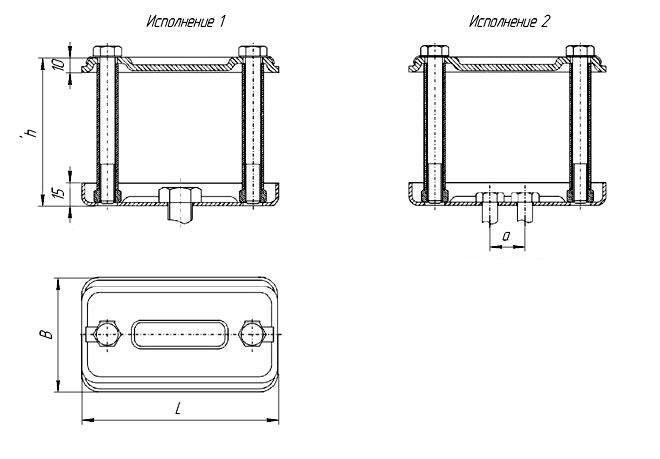

Шинодержатель ШПРА (Б, Д) - 1кв - 1(2) У3

Тип шинодержателей

Исп.

Размер шинодержателя

Ширина шины
(h шинодержателя), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

L

B

а

ШПРА-1кв-1 УЗ

1

110

76

-

60 (h=98)
80 (h=118)
100 (h =138) 120 (h =158)

10

1-3

1хМ10

ИО-6-3,75 I УЗ
ИО-10-3,75 I УЗ

0,69

ШПРА-1кв -2 УЗ

2

18

2хМ8

ИО-6-3,75 II УЗ ИО-10-3,75 II УЗ

0,70

ШПРБ-1кв-1 УЗ

1

-

1хМ24

ИОР-20-7,5 УХЛ2

0,72

ШПРБ-2кв-2 УЗ

2

23

2хМ10

ИО-10-7,5 УЗ

0,72

ШПРД-1кв-2 У3

2

25

2

2хМ12

ИО-10-20.00 У3

0,73

Шинодержатели ШПР (ШПРА, ШПРБ, ШПРД, ШПРЕ, ШПРИ, ШПРШ)

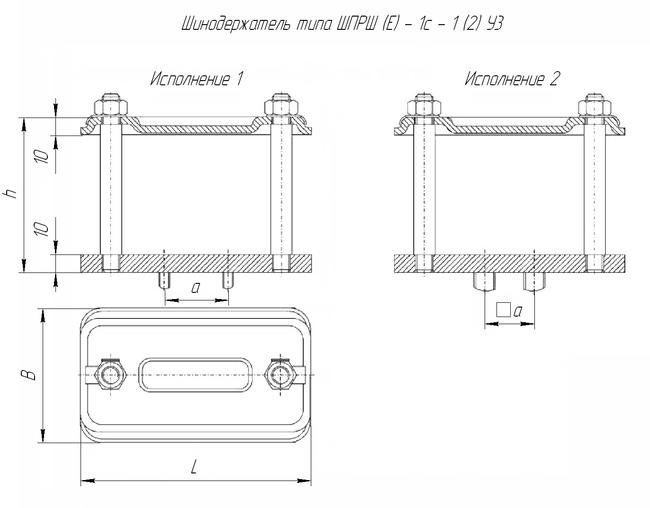

Шинодержатель ШПРЕ (Ш) - 1с - 1 (2) У3

Тип шинодержателей

Исп.

Размер шинодержателя

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

L

B

   а

ШПРШ-1с-1 У3

1

110

64

36

60 (h=83)
80 (h=103)
100 (h=123)
120 (h=143)

10

1, 2, 3

2хМ6

ОШН-6-80
ОНШ-10-6
ИОС-10-500

0,92

ШПРЕ-1с-2 У3

2

28

2

4хМ12

ИО-20-30

0,92

Шинодержатели ШПР (ШПРА, ШПРБ, ШПРД, ШПРЕ, ШПРИ, ШПРШ)

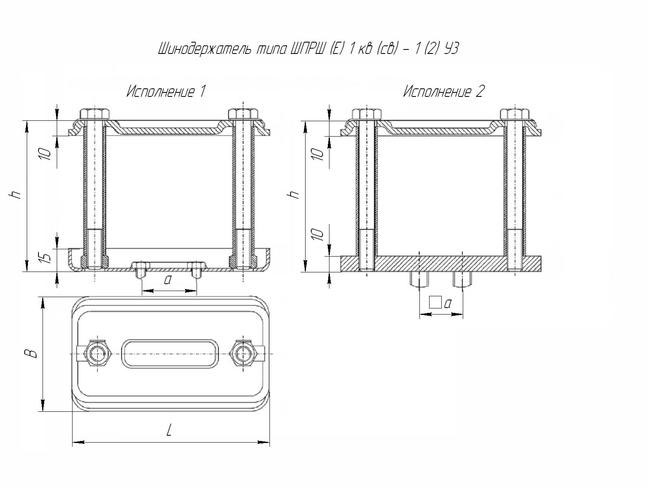

Шинодержатель типа ШПРШ (Е) - 1 кв (св) - 1 (2) У3



Тип шинодержателей

Исп.

 Размер шинодержателя

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

L

B

а

ШПРШ-1кв-1 У3

1

110

64

36

60 (h=88)
80 (h=108)
100 (h=128)
120 (h=148)

10

1, 2, 3

2хМ6

ОШН-6-80
ОНШ-10-6
ИОС-10-500

0,92

ШПРЕ-1св-2 У3

2

28

2

4хМ12

ИО-20-30

0,92

Шинодержатели ШПР (ШПРА, ШПРБ, ШПРД, ШПРЕ, ШПРИ, ШПРШ)

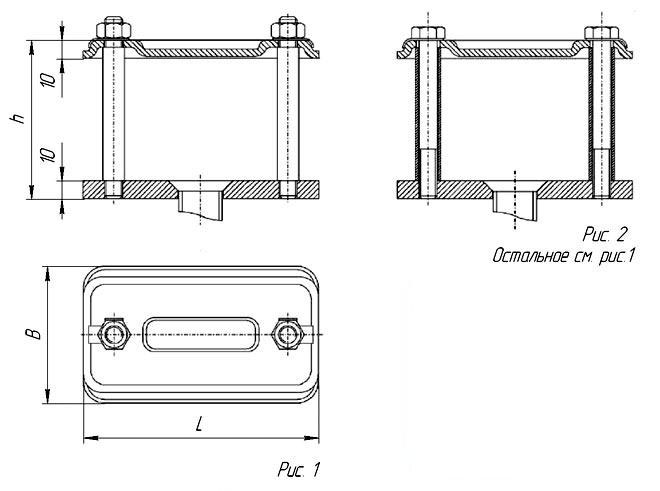

Шинодержатель ШПРБ - 1с (1св) - 3 У3

Тип шинодержателей

Рис.

Размер шинодержателя

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

L

B

ШПРБ-1с-3 У3

1

110

64

60 (h=83)
80 (h=103)
100 (h=123)
120 (h=143)

10

2

1хМ24

ИОР-20-7,5

0,91

ШПРБ-1св-3 У3

2

0,91

Шинодержатели ШПР (ШПРА, ШПРБ, ШПРД, ШПРЕ, ШПРИ, ШПРШ)

 Шинодержатель ШПРБ - 2с (2св) У3

Тип шинодержателей

Рис.

Размер шинодержателя

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

L

B

ШПРБ-2с-3 У3

1

110

64

60 (h=83)
80 (h=103)
100 (h=123)
120 (h=143)

10

1, 3

1хМ24

ИОР-20-7,5

0,91

ШПРБ-2св-3 У3

2

0,91

Шинодержатели ШПР (ШПРА, ШПРБ, ШПРД, ШПРЕ, ШПРИ, ШПРШ)

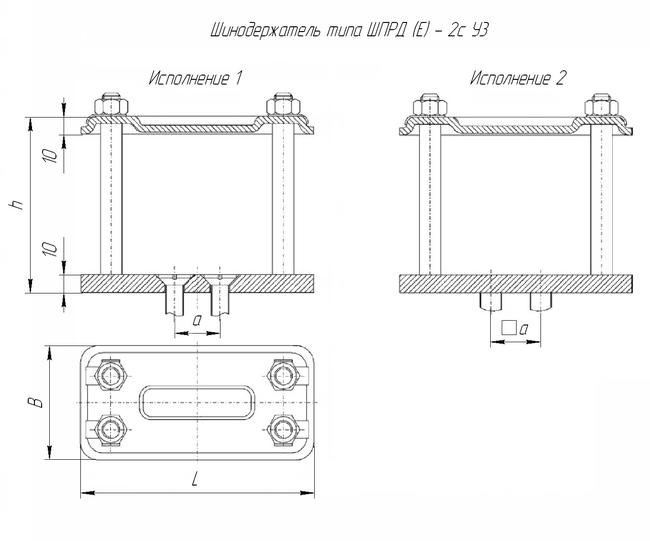

Шинодержатель ШПРД (Е) - 2с У3

Тип шинодержателей

Исп.

Размер шинодержателя

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

L

B

а

ШПРД-2с-1 У3

1

110

64

25

60 (h=83)
80 (h=103)
100 (h=123)
120 (h=143)

10

1, 3

2хМ12

ИО-10-20

1,31

ШПРЕ-2с-2 У3

2

28

4хМ12

ИО-20-30

1,31

Шинодержатели ШПР (ШПРА, ШПРБ, ШПРД, ШПРЕ, ШПРИ, ШПРШ)

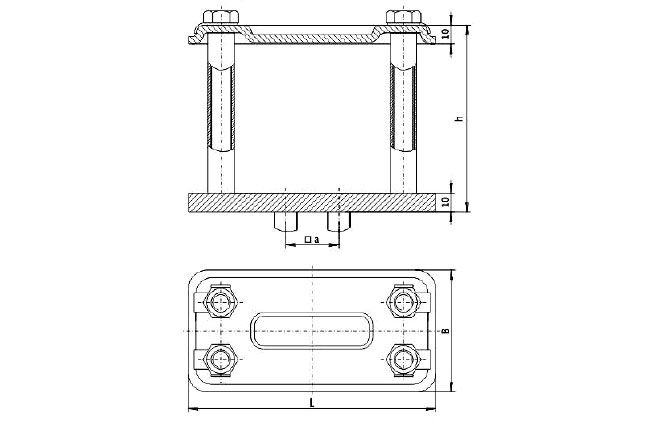

Шинодержатель ШПРЕ - 2св У3

Тип шинодержателей

Размер шинодержателя

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

L

B

а

ШПРЕ-2св У3

110

64

28

60 (h=83)
80 (h=103)
100 (h=123)
120 (h=143

10

1, 3

4хМ12

ИО-20-30

1,31

Шинодержатели ШПР (ШПРА, ШПРБ, ШПРД, ШПРЕ, ШПРИ, ШПРШ)

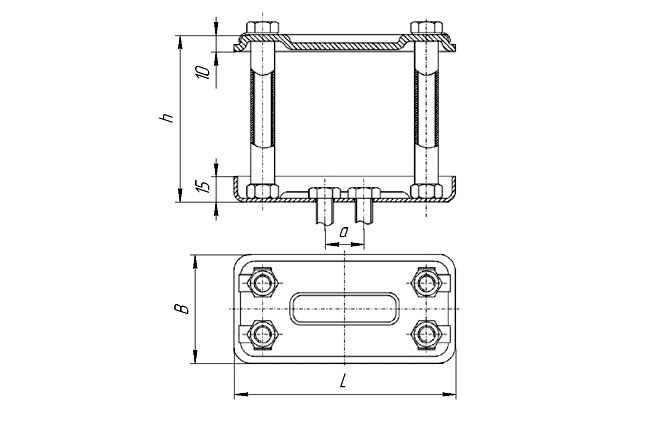

Шинодержатель ШПРД - 2кв У3

Тип шинодержателей

Размер шинодержателя

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

L

B

а

ШПРД-2кв У3

110

64

25

60 (h=88)
80 (h=108)
100 (h=128)
120 (h=148

10

1, 3

2хМ12

ИО-10-20

1,31

Шинодержатели ШПР (ШПРА, ШПРБ, ШПРД, ШПРЕ, ШПРИ, ШПРШ)

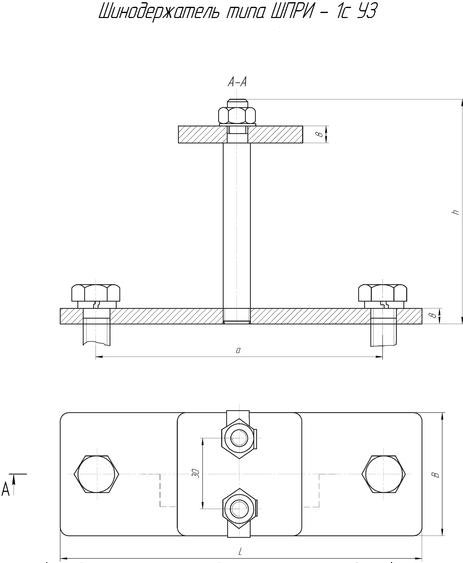

Шинодержатель ШПРИ - 1с У3

Тип шинодержателей

Размер шинодержателя

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

L

B

а

ШПРИ-1с У3

175

60

140

60 (h=90)
80 (h=110)
100 (h=130)
120 (h=150)

10

2

2хМ16

ОНШ-35-20

1,12

Шинодержатели ШПР (ШПРА, ШПРБ, ШПРД, ШПРЕ, ШПРИ, ШПРШ)

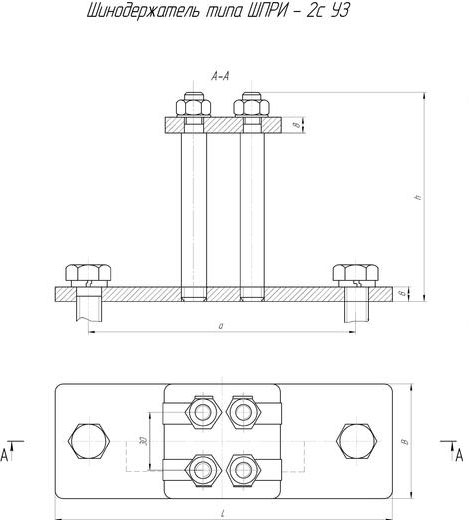

Шинодержатель ШПРИ - 2с У3

Тип шинодержателей

Размер шинодержателя

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

L

B

а

ШПРИ-2с У3

175

60

140

60 (h=87)
80 (h=107)
100 (h=127)
120 (h=147)

10

1,3

2хМ16

ОНШ-35-20
ОШН-20-190А
ОСК-10-35

1,12

Шинодержатели ШПР (ШПРА, ШПРБ, ШПРД, ШПРЕ, ШПРИ, ШПРШ)



Как купить Шинодержатели ШПР (ШПРА, ШПРБ, ШПРД, ШПРЕ, ШПРИ, ШПРШ)?

У нас вы можете купить Шинодержатели ШПР (ШПРА, ШПРБ, ШПРД, ШПРЕ, ШПРИ, ШПРШ) по выгодной цене с доставкой по России и СНГ.

Узнать стоимость или более подробную информацию, отправить заявку или опросный лист можно по телефону, тел./факсу и электронной почте:

Телефон в Санкт-Петербурге: +7 (812) 385-63-55 ( многоканальный )

E-mail: info@razrad.ru

Важно! Внешний вид, габаритные, установочные и присоединительные размеры оборудования могут отличаться от указанных на сайте. Поэтому согласовывайте их, пожалуйста, заранее перед заказом.
