Шинодержатели ШПП (ШППА, ШППБ, ШППД , ШППЕ, ШППИ, ШППШ)

Категория:

Шинодержатели ШПП (ШППА, ШППБ, ШППД , ШППЕ, ШППИ, ШППШ) применяются для крепления плоских шин на плоскость опорных изоляторов наружной и внутренней установки.

Условное обозначение шинодержателей ШПП

Ш П П Х - Х Х Х - Х У3

Ш - Шинодержатель
П - Тип шины (для плоских шин)
П - Расположение шины на изоляторе (П - плашмя)
Х - Обозначение группы изоляторов (А, Б, Д, Е, И, Ш)

Х - Условная характеристика величины планок (2, 3, 4, 5, 6)
Х - Исполнение планок (с - сплошное, к - комбинированное)
Х - Исполнение планок (в -  для шинодержателей с дистанционной втулкой)

Х - Исполнение (1 или 2)
У3 - Климатическогое исполнение (У) и категория размещения (3) по ГОСТ 151 50-69

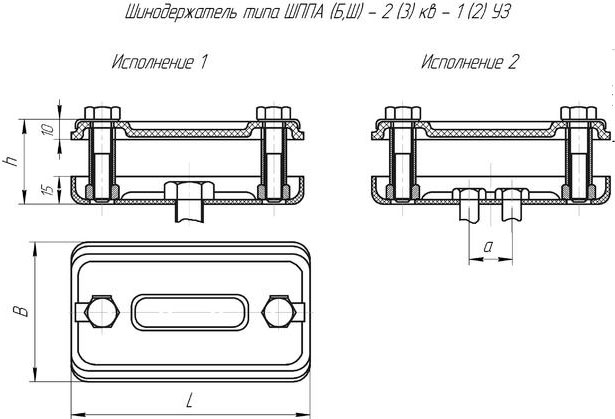

Шинодержатель ШППА (Б, Ш) - 2 (3) кв - 1 (2) У3

Тип шинодержателей

Исп.

Размер шинодержателя

Ширина шины

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

L

B

а

(полосы), мм

ШППА-2кв-1 УЗ

1

130

76

-

60-80

6-10

1-3

1хМ10

ИО-6-3,75 I, ИО-10-3,75 I

0,5

ШППА-2кв-2 УЗ

2

18

2хМ8

ИО-6-3,75 II, ИО-10-3,75 II

0,51

ШППБ-2кв-1 УЗ

1

-

1хМ24

ИОР-20-7,5

0,53

ШППБ-2кв-2 УЗ

2

23

2хМ10

ИО-10-7,5

0,57

ШППА-Зкв-1 УЗ

1

170

-

100-120

1хМ10

ИО-6-3,75 I ИО-10-3,75 I

0,59

ШППА-Зкв-2 УЗ

2

18

2хМ8

ИО-6-3,75 II ИО-10-3,75 II

0,62

ШППБ-3кв-1 УЗ

1

-

1хМ24

ИОР-20-7,5

0,61

ШППБ-3кв-2 УЗ

2

23

2хМ10

ИО-10-7,5 УЗ

0,61

ШППШ-2кв-2 УЗ

2

130

36

60-80

2хМ6

ОШН-6-80, ИОС-10-500, С4-80 УХЛ1

0,51

ШППШ-3кв-2 УЗ

2

170

36

100-120

0,56

Шинодержатели ШПП (ШППА, ШППБ, ШППД , ШППЕ, ШППИ, ШППШ)

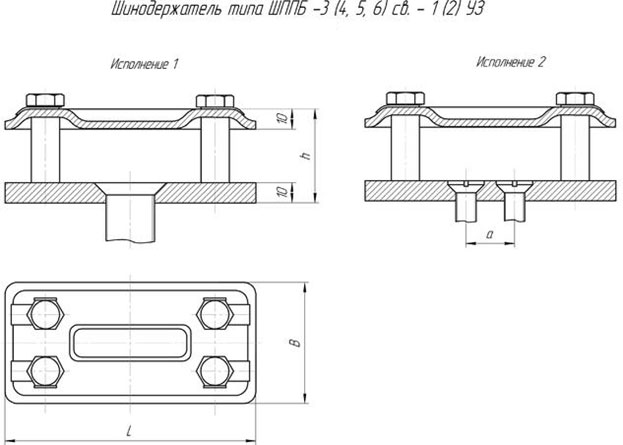

Шинодержатель ШППБ-3 (4, 5, 6) св -1 (2) У3

Тип шинодержателей

Исп.

Размер шинодержателя

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

     L

B

а

ШППБ-3св-1 УЗ

1

110

64

-

60

6-10

1-3 h=27-73

1хМ24

ИОР-20-7,5

0,88

ШППБ-3св-2 УЗ

2

23

2хМ10

ИО-10-7,5

0,88

ШППБ-4св-1 УЗ

1

130

-

80

1хМ24

ИОР-20-7,5

0,91

ШППБ-4св-2 УЗ

2

23

2хМ10

ИО-10-7,5

0,91

ШППБ-5св-1 УЗ

1

150

-

100

1хМ24

ИОР-20-7,5

0,95

ШППБ-5св-2 УЗ

2

23

2хМ10

ИО-10-7,5

0,95

ШППБ-6св-1 УЗ

1

170

-

120

1хМ24

ИОР-20-7,5

0,98

ШППБ-6св-2 УЗ

2

23

2хМ10

ИО-10-7,5

0,98

Шинодержатели ШПП (ШППА, ШППБ, ШППД , ШППЕ, ШППИ, ШППШ)

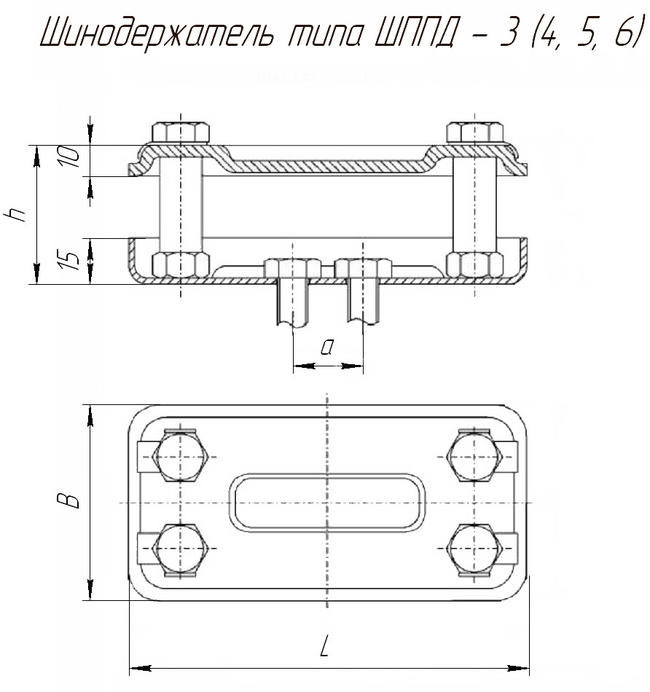

Шинодержатель ШППД-3 (4, 5, 6) кв У3

Тип шинодержателей

Размер шинодержателя

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

L

B

а

ШППД-3кв УЗ

110

76

25

60

6-10

1-3
(h=32-78)

2хМ12

ИО-10-20,00

0,61

ШППД-4кв УЗ

130

80

0,65

ШППД-5кв УЗ

150

100

0,70

ШППД-6кв УЗ

170

120

0,75

Шинодержатели ШПП (ШППА, ШППБ, ШППД , ШППЕ, ШППИ, ШППШ)

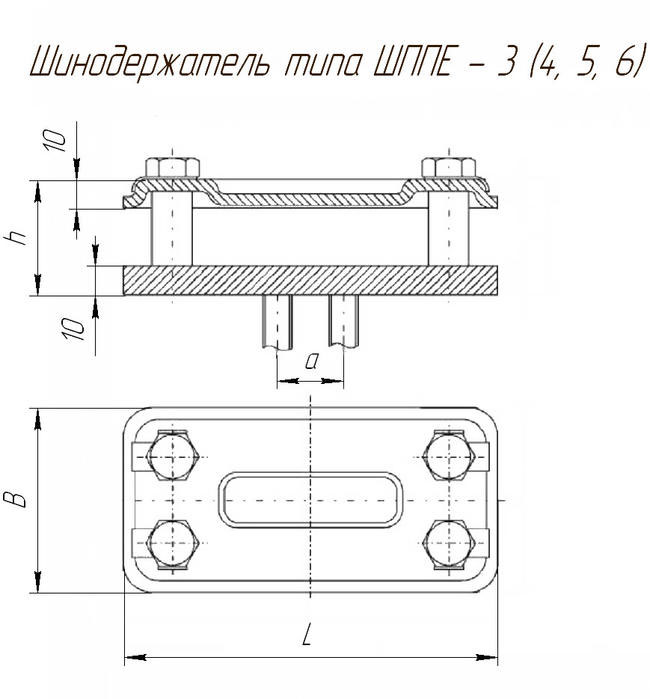

Шинодержатель ШППЕ-3 (4, 5, 6) св У3

Тип шинодержателей

 Размер шинодержателя

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

L

B

а

ШППЕ-3св УЗ

110

64

25

60

6-10

1-3 (h=27-73)

4хМ12

ИО-20-30 У3
ИОР-20-30 УХЛ2

0,77

ШППЕ-4св УЗ

130

80

0,80

ШППЕ-5св УЗ

150

100

0,84

ШППЕ-6св УЗ

170

120

0,87

Шинодержатели ШПП (ШППА, ШППБ, ШППД , ШППЕ, ШППИ, ШППШ)

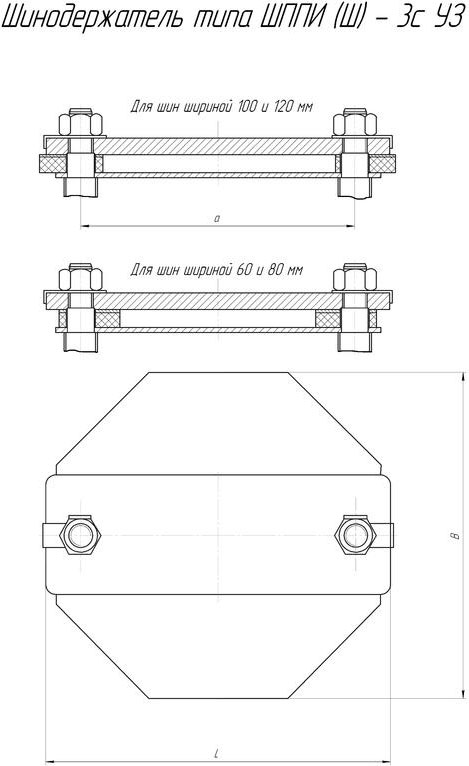

Шинодержатель ШППИ - 3с У3 и ШППШ - 3с У3

Тип шинодержателей

Размер шинодержателя

Ширина шины (полосы), мм

Толщина шины, мм

Число шин в пакете, шт.

Число болтов для крепления

Тип изолятора

Масса, кг, не более

L

B

а

ШППИ-3с УЗ
ШППШ-3с У3

175

165

140

60-120

6-10

1-3

2хМ16

ОНШ-35-20-1, ОШН-20-190А, ОСК-10-35

0,72

Шинодержатели ШПП (ШППА, ШППБ, ШППД , ШППЕ, ШППИ, ШППШ)
